Die Oberflächen-analysesoftware, der Profis vertrauen

Separieren Sie Rauheits- und Welligkeitskomponenten von Oberflächen mithilfe der erweiterten Filtertechniken nach ISO 16610.

Greifen Sie auf ISO-Parameter zu, zum Beispiel:

• in ISO 25178 definierte 3D-Parameter wie Höhe (Sa, Sq, Ssk, Sku, Sz usw.) sowie funktionale Parameter (Smr, Smc, Sxp)
• Primär- und Rauheitsparameter (Ra, Rq, Rsk, Rmr, Rdc, Rdq, RPc usw.) laut ISO 4287 und der neuen ISO 21290

Berechnen Sie 2D- und 3D-Parameter und stellen Sie diese dar gemäß ASME B46.1 (USA), GB/T (China), DIN (Deutschland), JIS (Japan), NF (Frankreich), BSI (Großbritannien), UNE (Spanien), UNI (Italien) usw.

Führen Sie Funktionsanalysen durch:

• Abbott-Firestone-Traganteil-Kurve und Histogramm der Tiefenverteilung
• Subtraktion von Oberflächen (Verschleiß)

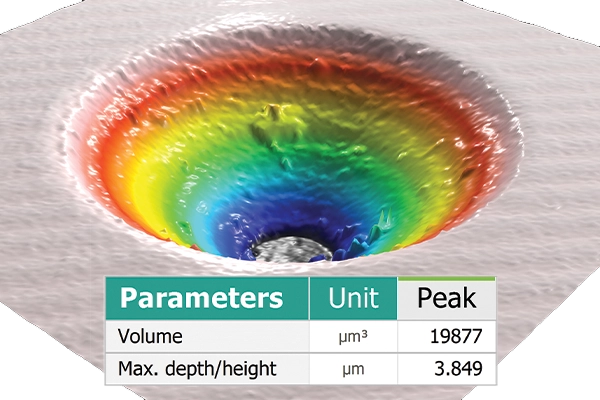

• Berechnung von Material-Hohlvolumen-Verhältnis und Stärke für bis zu drei vertikale Schnittscheiben einer Oberfläche

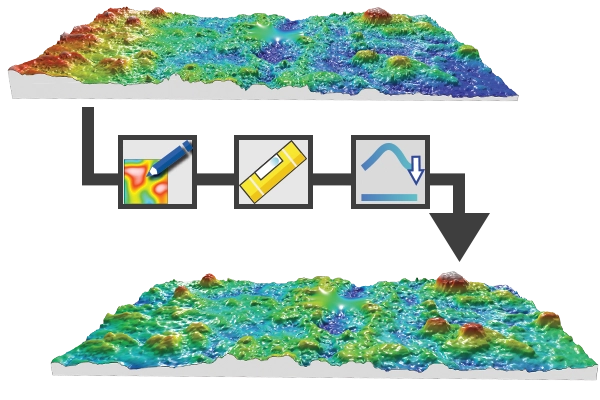

Normalisieren Sie Oberflächen und entfernen Sie Artefakte vor der Analyse. Dazu stehen unter anderem diese Werkzeuge zur Verfügung:

• Ausrichten
• Spiegeln an der horizontalen oder vertikalen Achse
• Drehung in 1-Grad-Schritten
• Zonen-Extraktion
• Korrigieren oder Entfernen von anomalen Scanlinien
• Festlegen von Schwellwerten zum Entfernen von Spitzen
• Ausbessern von isolierten Artefakten
• Abwickeln, um Spitzenauswirkungen auf Messdaten zu minimieren
• Ausfüllen fehlender Datenpunkte
• Oberflächenglättung
• Resampling zum Erhöhen der Bildauflösung

Führen Sie eine schnelle und genaue Analyse der Oberflächengeometrie durch und messen Sie dabei Folgendes:

• Abstände
• Winkel
• Flächen von Spitzen und Tälern
• Volumen von Erhebungen und Mulden
• Stufenhöhen auf Oberflächen und Profilen
• Ko-Planarität

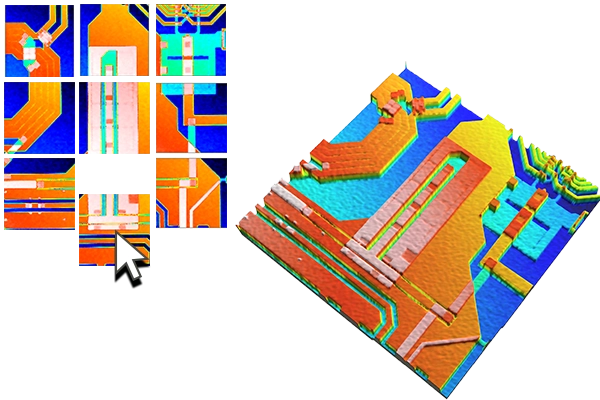

• Stitchen Sie mehrere Messungen, die einander in der horizontalen Ebene überlappen, automatisch, um das Sichtfeld zu erweitern.
• Fügen Sie zwei oder mehr Oberflächenmessungen in unterschiedlichen Höhen interaktiv zu einer einzelnen Oberfläche für die Analyse zusammen, um den vertikalen Messbereich zu vergrößern.

• Extrahieren Sie Rechtecke und andere Bereiche.
• Entfernen Sie eine Schnittscheibe durch Festlegen von Schwellwerten aus einer Oberfläche.
• Unterteilen Sie eine Oberfläche automatisch in Motive (Texturzellen) und verwenden Sie den Operator zum Partitionieren und Ausrichten, um eine Teiloberfläche zu extrahieren und auszurichten.

Sobald eine Teiloberfläche oder ein interessanter Bereich extrahiert wurde, können Sie die Analyse wie für eine vollständige Oberfläche durchführen. Sämtliche Parameter werden dabei jedoch nur für die Teiloberfläche berechnet. So können Sie zum Beispiel die Rauheit, Ebenheit oder Ko-Planarität der Ebenen in MEMS-, mechanischen oder elektronischen Komponenten untersuchen.

Visualisierung und Analyse von Schalen:

• Laden, visualisieren und analysieren Sie Freiformflächen (Schalen) inkl. STL-, OBJ-, PLY- und 3MF-Dateien.
• Analysieren Sie Daten, die von Profilometern mit mehreren Scanachsen erzeugt wurden.
• Das ist nützlich für Anwendungen, bei denen Sie Daten aus allen Winkeln betrachten möchten (generative Fertigung, mit Röntgentomografie angefertigte Scans usw.).
• Extrahieren Sie einen Bereich der Schale, um ihn separat zu analysieren.
• Extrahieren Sie Oberflächen und parametrische Profile aus Schalen.

Führen Sie metrologische Analysen von Schalen durch:

• Visualisieren Sie die Oberflächenkrümmung und ‑abweichung anhand von 3D-Farbdarstellungen.
• Passen Sie eine Referenzform an (Ebene, Zylinder, Kugel).
• Wenden Sie Gaußsche Filter an, um eine glatte Referenzoberfläche zu berechnen.
• Berechnen Sie die Parameter der Oberflächenbeschaffenheit von Freiformflächen: Höhenparameter, hybride/räumliche Parameter, Volumenparameter

Vergleichen Sie gemessene Schalen mit CAD-Modellen:

• Modelle automatisch oder manuell vorausrichten
• Ausrichtung optimieren
• Abweichungen berechnen und mit individuellen Farbpaletten darstellen
• Ergebnisschalen und Abweichungen generieren, um weitere Analysen durchzuführen (Analyse der Oberflächenbeschaffenheit usw.)

• Extrahieren Sie eine vertikale (x,z) oder horizontale (x,y) Kontur (Profil) aus einer Oberfläche.
• Definieren Sie die Nominalform mit intuitiven, interaktiven Werkzeugen, mit denen Sie geometrische Elemente den Konturen zuordnen.

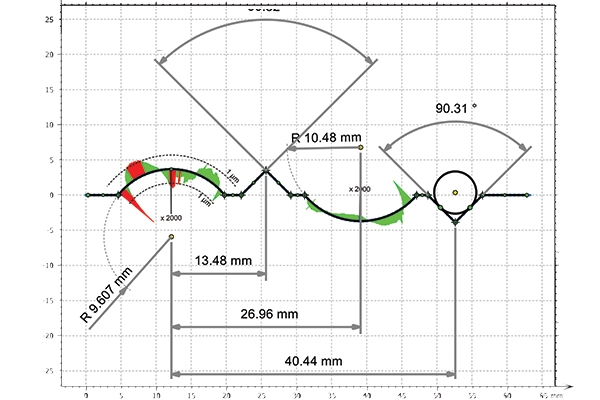

• Berechnen Sie Abmessungen (darunter Abstände, Radien, Durchmesser und Winkel) mithilfe der interaktiven Werkzeuge und der automatischen Bemaßung.
• Vergleichen Sie gemessene Konturen mit CAD-Daten im DXF-Format oder einer benutzerdefinierten Nominalform.
• Legen Sie Toleranzen fest, zum Beispiel große Positionstoleranzen.
• Visualisieren Sie Formabweichungen ganz einfach mit vergrößerten Grafiken.
• Erzeugen Sie automatisch eine Ergebnistabelle mit Bestanden-/Nicht-bestanden-Angaben.
• Analysieren Sie gotische Bögen.

Partikelanalyse

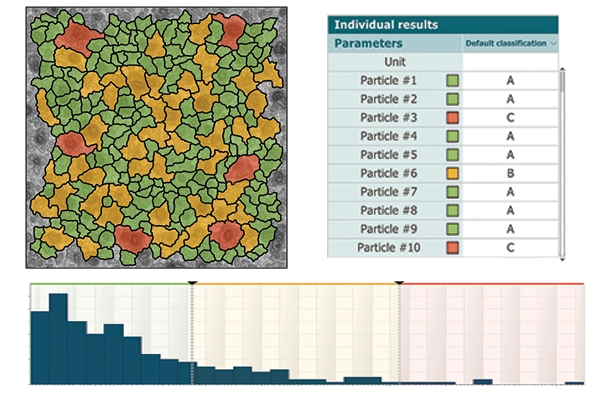

• Bestimmen und zählen Sie automatisch Körner, Partikel, Inseln, Erhebungen, Mulden und Motive (Texturzellen) auf vielerlei Weise.
• Sortieren Sie Partikel nach diversen Kriterien in Gruppen.
• Visualisieren Sie Klassen grafisch und in Echtzeit. Erstellen Sie Kontrolldiagramme, Histogramme, Streudiagramm und mehr.

Fourier- und Wavelets-Analyse

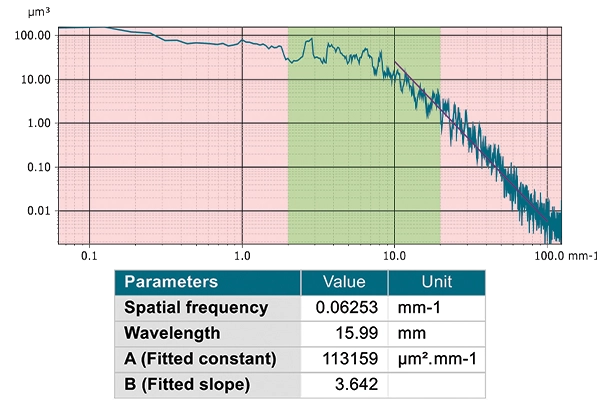

• Frequenzanalyse: interaktives Frequenzspektrum, interaktives Leistungsspektrum, Autokorrelation und Interkorrelation
• Berechnen Sie Isotropie, Ausrichtung sowie Periodizität und betrachten Sie dominante Oberflächenrichtungen auf einer Kompassrose. Berechnen Sie Parameter.
• Entrauschen Sie Oberflächen mittels FFT-Ploteditor.
• Diskretes Wavelet-Filtern (3D-Oberflächen und 2D-Profile): Visualisieren Sie Oberflächen oder Profile in verschiedenen Maßstäben. Wählen Sie Rauheits- und Welligkeitsmaßstäbe.
• Kontinuierliche Wavelet-Zerlegung: Untersuchen Sie Skalenniveaus und räumliche Positionen von Phänomenen.

4D-Analyse

• Kombinieren Sie eine Oberflächenreihe oder umgewandelte Bilder für die 4D-Analyse in Bezug auf Zeit, Temperatur, Magnetfeld oder eine andere Dimension.
• Visualisieren Sie Oberflächen-, Profil- und Punktentwicklung. „Fliegen“ Sie über die sich verändernde Oberfläche und zeichnen Sie einen Film für Präsentationen auf.
• Erzeugen Sie Statistikdaten zur Entwicklung der Oberflächenbeschaffenheitsparameter.
• Filtern Sie Rauschen heraus. Heben Sie Bereiche mit unterschiedlichem, kinetischem Verhalten mithilfe der Karhunen-Loève-Transformation hervor (Hauptkomponentenanalyse).

Dickenanalyse

• Richten Sie beliebige Oberflächen- oder Profilpaare aus, um ein Dickenpaar zu erstellen.
• Interaktive Dickenanalyse zwischen einer oberen und unteren Schicht
• Globale Dickenparameter generieren: mittlere Dicke, Minimum/Maximum, Standardabweichung, Schiefe, Kurtosis etc.
• Weiterlesen

Faseranalyse

• Quantifizieren Sie einzelne Fasern unabhängig vom Zustand (separat, berührend oder überlappend).
• Fasern und Zwischenräume automatisch anhand dedizierter Erkennungsmethoden erkennen
• Histogramm der Faserdurchmesser anzeigen
• Faserdurchmesser (Durchschnitt, kleinster und größter Wert, Standardabweichung) sowie mittlere Faserrichtung (Faserausrichtung) berechnen
• Weiterlesen

• Kolokalisieren Sie 3D-Oberflächentopografiedaten und Bilder verschiedener Geräte (REM, AFM usw.), um Oberflächenmerkmale hervorzuheben.
• Überlagern Sie Bilder auf 3D-Topografie (z-Achse in Höheneinheiten) oder Pseudo-3D-Bildern (z-Achse in Intensitätseinheiten).
• Nutzen Sie vielfältige Rendering-Optionen und stellen Sie die Overlay-Transparenz ein.

Links: Kolokalisierung einer REM-Aufnahme und des Bildes eines Lichtmikroskops
